SCADA. Мнемосхемы

Мнемосхема - способ представления технологической информации в графическом виде.

В зависимости от сложности проекта автоматизации SCADA-приложение может содержать одну и более мнемосхему. При реализации проектов последних лет мы применяли современные TFT-мониторы с большой диагональю и, соответственно, с большим разрешением экрана. Эти меры позволили нам создавать мнемосхемы, отображающие весь техпроцесс на одном экране, что несомненно сказывается на производительности работы оператора. Смотрите пример реализации мнемосхемы диффузионного отделения.

Библиотека SCADA-Light содержит набор визуальных компонентов, достаточных для реализации мнемосхем различного уровня сложности:



TScadaLabel - отображение значения тега в текстовом виде. Формирование текста, его цвет и фон может задаваться централизованно в конфигурации с помощью ассоциативной метки.



TScadaButton - отображение состояния тега и управление с помощью кнопки.



TScadaLights - отображение состояния тега с помощью разноцветных фигур. Поддерживается "невидимость" и "моргание".



TScadaimages - отображение значения тега с помощью контейнера картинок. Поддерживается "невидимость" и "моргание".



TScadaGauge - отображение значения тега в виде столбика. Поддерживается отображение граничных значений.



TScadaTrend - отображение значений тегов в виде тренда (временного графика).



TScadaSound - формирование звуковых сообщений в соответствии со значениями тегов. Поддерживаются как одиночные, так и повторяющиеся звуковые сообщения.

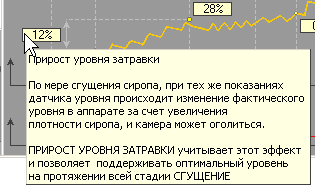

Все визуальные элементы библиотеки имеют возможность формировать "подсказки" оператору. Текст подсказки может включать имя тега, его значение, время последнего обновления, время, прошедшее от последнего обновления значения и многую другую информацию:



В качестве среды разработки SCADA-системы выбрана IDE Borland Delphi 7. Это позволяет не только быстро создавать приложения, но и благодаря разработанной нами библиотеке визуальных элементов для SCADA, свести программирование к минимуму.

Разработку мнемосхем можно разбить на такие шаги:

  • рисование в графическом редакторе фоновых картинок
  • создание окон для мнемосхем из шаблона
  • "набрасывание" визуальных компонентов (надписи, ползунки, поршни, контейнеры картинок и т.д.) на форму
  • настройка свойств визуальных компонентов
  • "привязка" тегов из конфигурации проекта к визуальным компонентам
  • программирование, при необходимости, дополнительной функциональности приложения

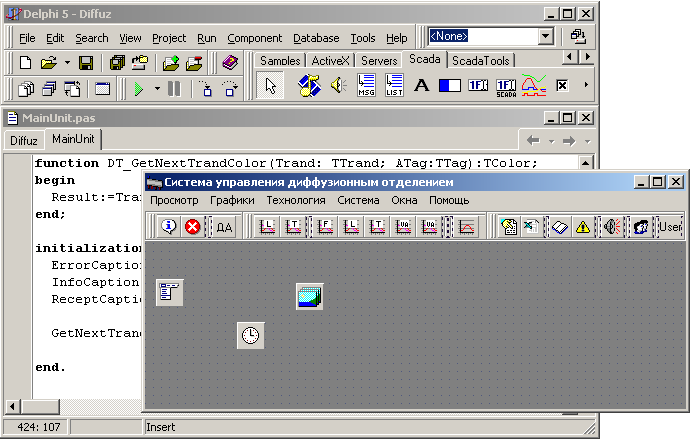

Пример главного окна проекта:

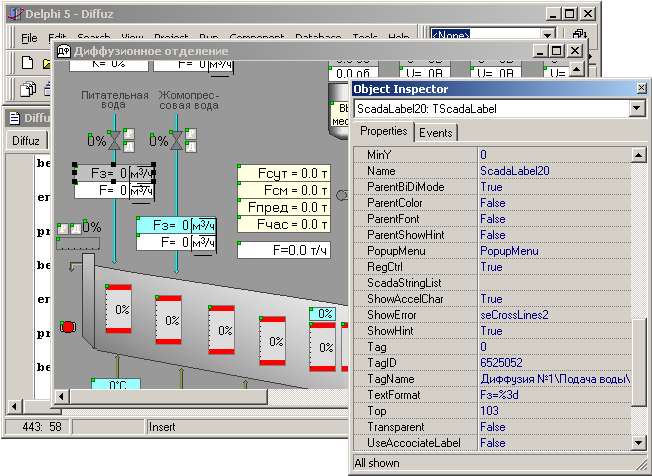

Мнемосхема с визуальными элементами:

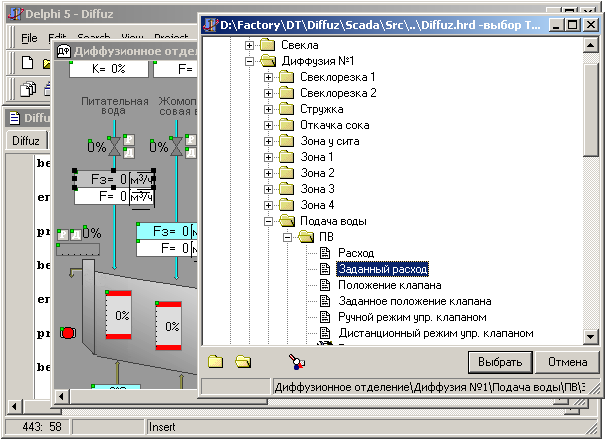

"Привязка" тегов из конфигурации проекта к визуальным компонентам:
